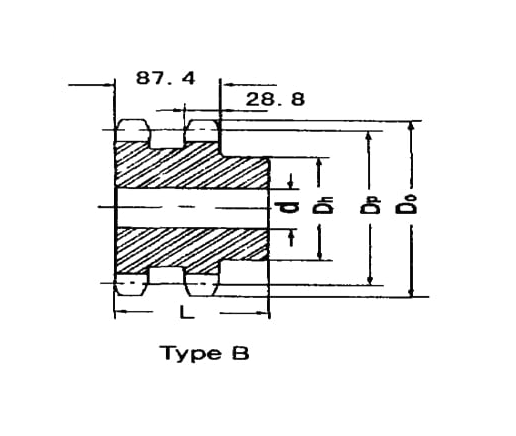

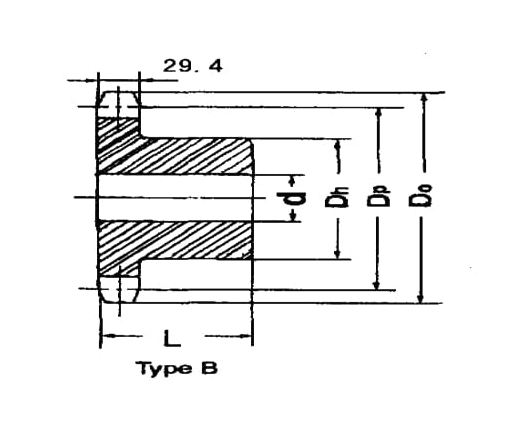

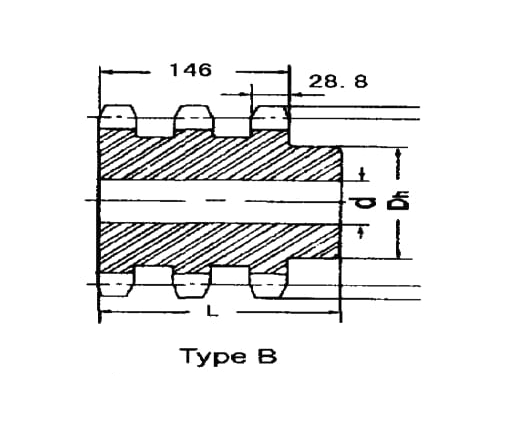

Name Pitch Outside Bore Hub Hub Duplex Duplex Duplex Triplex Triplex Triplex Enquire
Via Dp Dia Do d Dh L d Dh L d Dh L
8 teeth 132.74mm 153.20mm 30mm 85mm 80mm 30mm 85mm 120mm 30mm 85mm 180mm Enquire
9 teeth 148.54mm 169.00mm 30mm 100mm 80mm 30mm 100mm 120mm 30mm 100mm 180mm Enquire
10 teeth 164.39mm 185.00mm 30mm 115mm 80mm 30mm 115mm 120mm 30mm 115mm 180mm Enquire
11 teeth 180.31mm 200.80mm 30mm 125mm 80mm 35mm 125mm 120mm 35mm 125mm 180mm Enquire
12 teeth 196.29mm 216.80mm 30mm 133mm 80mm 35mm 133mm 120mm 35mm 133mm 180mm Enquire
13 teeth 212.29mm 232.80mm 30mm 145mm 80mm 35mm 145mm 120mm 35mm 145mm 180mm Enquire
14 teeth 228.29mm 248.80mm 30mm 155mm 80mm 35mm 155mm 120mm 35mm 155mm 180mm Enquire
15 teeth 244.30mm 264.80mm 30mm 160mm 80mm 35mm 160mm 120mm 35mm 160mm 180mm Enquire
16 teeth 260.40mm 280.90mm 30mm 160mm 90mm 40mm 160mm 120mm 40mm 160mm 180mm Enquire
17 teeth 276.46mm 296.90mm 30mm 170mm 90mm 40mm 160mm 120mm 40mm 180mm 180mm Enquire
18 teeth 292.55mm 313.00mm 30mm 170mm 90mm 40mm 180mm 120mm 40mm 180mm 180mm Enquire
19 teeth 308.66mm 329.10mm 30mm 170mm 90mm 40mm 180mm 120mm 40mm 200mm 180mm Enquire
20 teeth 324.71mm 345.20mm 30mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
21 teeth 340.82mm 361.30mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
22 teeth 356.98mm 377.50mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
23 teeth 373.08mm 393.60mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
24 teeth 389.18mm 409.70mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
25 teeth 405.33mm 425.80mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
26 teeth 421.44mm 441.90mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
27 teeth 437.59mm 458.10mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
28 teeth 453.69mm 474.20mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
29 teeth 469.85mm 492.00mm 40mm 180mm 90mm N/A N/A N/A N/A N/A N/A Enquire
30 teeth 486.00mm 506.50mm 40mm 180mm 90mm 40mm 200mm 120mm 40mm 200mm 180mm Enquire
32 teeth 518.27mm 538.80mm 40mm 180mm 90mm N/A N/A N/A N/A N/A N/A Enquire
35 teeth 566.71mm 589.50mm 40mm 180mm 90mm N/A N/A N/A N/A N/A N/A Enquire
38 teeth 615.16mm 635.50mm 40mm 180mm 90mm N/A N/A N/A N/A N/A N/A Enquire
40 teeth 647.47mm 670.30mm 40mm 180mm 90mm N/A N/A N/A N/A N/A N/A Enquire
