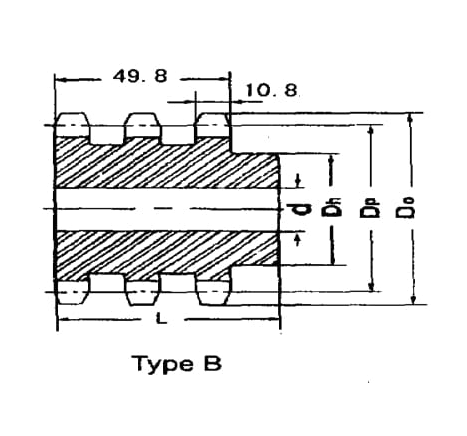

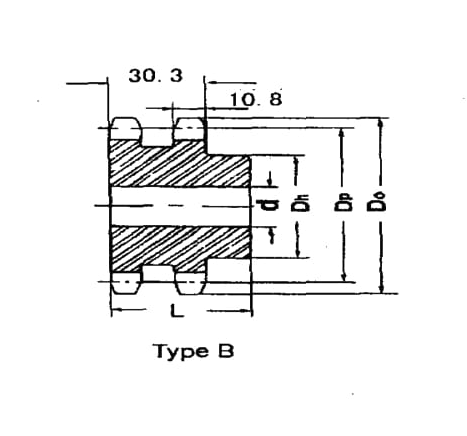

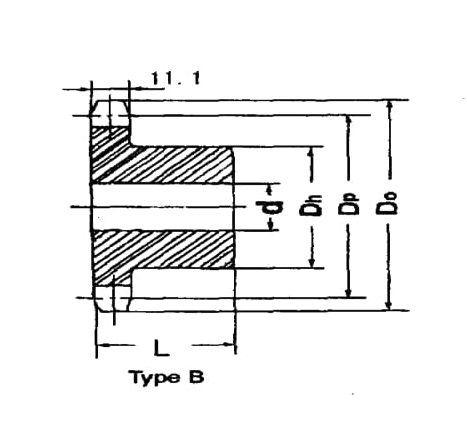

Name Pitch Outside Bore Hub Hub Duplex Duplex Duplex Triplex Triplex Triplex Enquire
Via Dp Dia Do d Dh L d Dh L d Dh L
8 teeth 49.78mm 57.60mm 12mm 31mm 30mm 12mm 31mm 45mm 16mm 31mm 65mm Enquire
9 teeth 55.70mm 62.00mm 12mm 37mm 30mm 12mm 37mm 45mm 16mm 37mm 65mm Enquire
10 teeth 61.60mm 69.00mm 12mm 42mm 30mm 12mm 42mm 45mm 16mm 42mm 65mm Enquire
11 teeth 67.61mm 75.00mm 14mm 58mm 35mm 16mm 47mm 50mm 20mm 47mm 70mm Enquire
12 teeth 73.60mm 81.50mm 14mm 52mm 35mm 16mm 53mm 50mm 20mm 53mm 70mm Enquire
13 teeth 79.59mm 87.50mm 14mm 58mm 35mm 16mm 59mm 50mm 20mm 59mm 70mm Enquire
14 teeth 85.61mm 93.60mm 14mm 64mm 35mm 16mm 65mm 50mm 20mm 65mm 70mm Enquire
15 teeth 91.63mm 99.80mm 14mm 70mm 35mm 16mm 71mm 50mm 20mm 71mm 70mm Enquire
16 teeth 97.65mm 105.50mm 16mm 75mm 35mm 20mm 77mm 50mm 20mm 77mm 70mm Enquire
17 teeth 103.67mm 111.50mm 16mm 80mm 35mm 20mm 83mm 50mm 20mm 83mm 70mm Enquire
18 teeth 109.71mm 118.00mm 16mm 80mm 35mm 20mm 89mm 50mm 20mm 89mm 70mm Enquire
19 teeth 115.75mm 124.20mm 16mm 80mm 35mm 20mm 95mm 50mm 20mm 95mm 70mm Enquire
20 teeth 121.78mm 129.70mm 16mm 80mm 35mm 20mm 100mm 50mm 20mm 100mm 70mm Enquire
21 teeth 127.82mm 136.00mm 20mm 90mm 40mm 20mm 100mm 50mm 20mm 100mm 70mm Enquire
22 teeth 133.86mm 141.80mm 20mm 90mm 40mm 20mm 100mm 50mm 20mm 100mm 70mm Enquire
23 teeth 139.90mm 149.00mm 20mm 90mm 40mm 20mm 110mm 50mm 20mm 110mm 70mm Enquire
24 teeth 145.94mm 153.90mm 20mm 90mm 40mm 20mm 110mm 50mm 20mm 110mm 70mm Enquire
25 teeth 152.00mm 160.00mm 20mm 90mm 40mm 20mm 120mm 50mm 20mm 120mm 70mm Enquire
26 teeth 158.04mm 165.90mm 20mm 95mm 40mm 20mm 120mm 50mm 20mm 120mm 70mm Enquire
27 teeth 164.09mm 172.30mm 20mm 95mm 40mm 20mm 120mm 50mm 20mm 120mm 70mm Enquire
28 teeth 170.13mm 178.00mm 20mm 95mm 40mm 20mm 120mm 50mm 20mm 120mm 70mm Enquire
29 teeth 176.19mm 184.10mm 20mm 95mm 40mm 20mm 120mm 50mm 20mm 120mm 70mm Enquire
30 teeth 182.25mm 190.50mm 20mm 95mm 40mm 20mm 120mm 50mm 20mm 120mm 70mm Enquire
31 teeth 188.31mm 196.30mm 20mm 100mm 40mm 20mm 120mm 50mm 25mm 30mm 70mm Enquire
32 teeth 194.35mm 203.30mm 20mm 100mm 40mm 20mm 120mm 50mm 25mm 130mm 70mm Enquire
33 teeth 200.40mm 209.36mm 20mm 100mm 40mm 20mm 120mm 50mm 25mm 130mm 70mm Enquire
34 teeth 206.46mm 214.60mm 20mm 100mm 40mm 20mm 120mm 50mm 25mm 130mm 70mm Enquire
35 teeth 212.52mm 221.00mm 20mm 100mm 40mm 20mm 120mm 50mm 25mm 130mm 70mm Enquire
36 teeth 218.58mm 226.80mm 25mm 100mm 40mm 25mm 120mm 50mm 25mm 130mm 70mm Enquire
37 teeth 224.64mm 232.90mm 25mm 100mm 40mm 25mm 120mm 50mm 25mm 130mm 70mm Enquire
