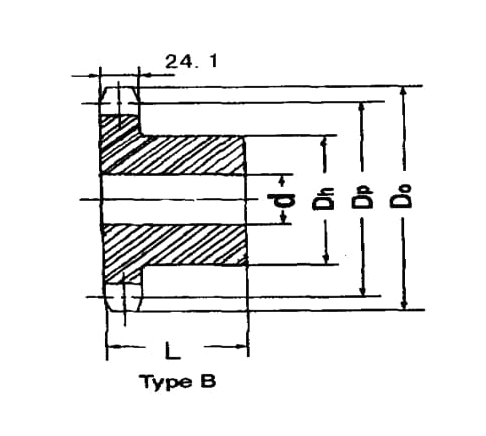

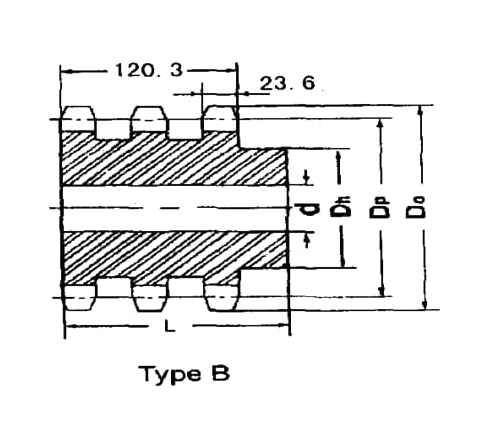

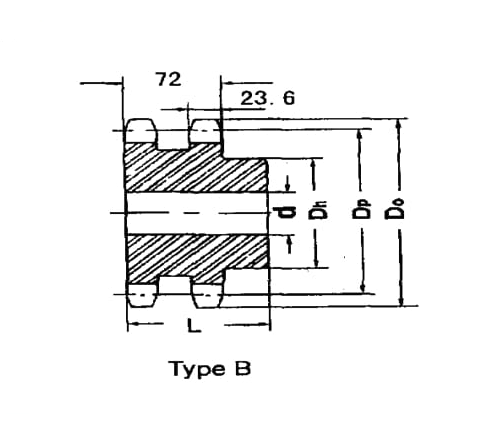

Name Pitch Outside Bore Hub Hub Duplex Duplex Duplex Triplex Triplex Triplex Enquire
Via Dp Dia Do d Dh L d Dh L d Dh L
8 teeth 99.50mm 115.00mm 20mm 58mm 45mm 25mm 58mm 95mm 25mm 58mm 140mm Enquire
9 teeth 111.40mm 126.40mm 20mm 70mm 45mm 25mm 70mm 95mm 25mm 70mm 140mm Enquire
10 teeth 123.29mm 138.00mm 20mm 80mm 45mm 25mm 80mm 95mm 25mm 80mm 140mm Enquire
11 teeth 135.21mm 150.00mm 25mm 90mm 50mm 25mm 90mm 100mm 30mm 90mm 150mm Enquire
12 teeth 147.22mm 162.00mm 25mm 114mm 50mm 25mm 102mm 100mm 30mm 102mm 150mm Enquire
13 teeth 159.18mm 174.20mm 25mm 114mm 50mm 25mm 114mm 100mm 30mm 114mm 150mm Enquire
14 teeth 171.22mm 186.20mm 25mm 128mm 50mm 25mm 128mm 100mm 30mm 128mm 150mm Enquire
15 teeth 183.26mm 198.20mm 25mm 140mm 55mm 25mm 140mm 100mm 30mm 132mm 150mm Enquire
16 teeth 195.30mm 210.30mm 25mm 140mm 55mm 30mm 150mm 100mm 30mm 140mm 150mm Enquire
17 teeth 207.34mm 222.30mm 25mm 140mm 55mm 30mm 150mm 100mm 30mm 140mm 150mm Enquire
18 teeth 219.42mm 234.30mm 25mm 140mm 55mm 30mm 150mm 100mm 30mm 150mm 150mm Enquire
19 teeth 231.49mm 246.50mm 25mm 140mm 55mm 30mm 150mm 100mm 30mm 160mm 150mm Enquire
20 teeth 243.57mm 258.60mm 25mm 140mm 55mm 30mm 160mm 100mm 30mm 160mm 150mm Enquire
21 teeth 255.65mm 270.60mm 30mm 150mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
22 teeth 267.73mm 282.70mm 30mm 150mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
23 teeth 279.80mm 294.80mm 30mm 150mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
24 teeth 291.88mm 306.80mm 30mm 150mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
25 teeth 304.00mm 319.00mm 30mm 150mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
26 teeth 316.08mm 331.00mm 30mm 160mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
27 teeth 328.19mm 343.20mm 30mm 160mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
28 teeth 340.27mm 355.20mm 30mm 160mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
29 teeth 352.38mm 367.30mm 30mm 160mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
30 teeth 364.50mm 379.50mm 30mm 160mm 60mm 30mm 160mm 100mm 40mm 160mm 150mm Enquire
31 teeth 376.62mm 391.60mm 30mm 160mm 60mm 40mm 160mm 100mm 40mm 160mm 150mm Enquire
32 teeth 388.69mm 403.70mm 30mm 160mm 60mm 40mm 160mm 100mm 40mm 160mm 150mm Enquire
33 teeth 400.81mm 415.80mm 30mm 160mm 60mm 40mm 160mm 100mm 40mm 160mm 150mm Enquire
34 teeth 412.93mm 427.80mm 30mm 160mm 60mm 40mm 160mm 100mm 40mm 160mm 150mm Enquire
35 teeth 425.04mm 440.00mm 30mm 160mm 60mm 40mm 160mm 100mm 40mm 160mm 150mm Enquire
36 teeth 437.16mm 452.00mm 30mm 160mm 60mm 40mm 160mm 100mm 40mm 160mm 150mm Enquire
37 teeth 449.27mm 464.20mm 30mm 160mm 60mm 40mm 160mm 100mm 40mm 160mm 150mm Enquire
